近年來，隨著我國經(jīng)濟的高速發(fā)展，地下人防工程的項目規(guī)模不斷擴大, 大體積混凝土的應用十分廣泛。 在大體積混凝土施工中, 由于其水泥用量較大，水化熱引起的結構裂縫成為了混凝土結構的主要質量通病，因此采取切實可行的控制措施，對有效消除大體積混凝土裂縫非常重要。

      省博物館新館地下人防工程為 120m×120m的正方形地下室結構，建筑面積 14400m2，底板底標高-6.2m，底板厚度 800mm，中間縱橫各設置 1 條后澆帶把底板分為 4 個區(qū)，每個區(qū)面積約 3600m2，混凝土總用量約 11520m3，四側人防墻體及中間隔墻厚度均超過 500mm，最厚達 1m，混凝土總用量為 2000m3，采用 C35、P8 抗?jié)B混凝土，屬大體積混凝土。
      該工程位于珠江邊，地下水位較高，地下水且隨珠江水潮汐而升降。 為保證博物館人防工程（平時部分作為文物庫房，戰(zhàn)時作為應急物質存?zhèn)洌┎皇艹?，要求混凝土結構成品質量達到 100%不滲漏，不出現(xiàn)有害裂紋，是業(yè)主最為關心的。 由于單次澆筑混凝土量較大，并且在炎熱的 7、8 月份施工，對混凝土的供應、運輸、施工及養(yǎng)護等一系列施工環(huán)節(jié)要求較高。
      在本工程大體積混凝土施工質量控制中，運用質量管理理論中的影響分析方法，找出了影響工程質量和可靠性的各種潛在質量問題， 針對本工程的特點，對影響混凝土質量的關鍵工藝進行嚴格控制，從而提高工程質量。
      大體積混凝土由于體積大，表面系數(shù)較小，水泥水化熱釋放較集中，內部溫升較快，因此混凝土內外溫差較大，會產(chǎn)生溫度應力，容易使混凝土產(chǎn)生溫度裂縫，對混凝土結構造成損壞，影響結構安全和正常使用。 大體積混凝土結構所承受的變形主要是溫差和收縮產(chǎn)生，因此必須從根本上分析，確定關鍵影響因素并予以重視和加以控制， 確?；炷?100%不滲漏，不出現(xiàn)有害裂紋。

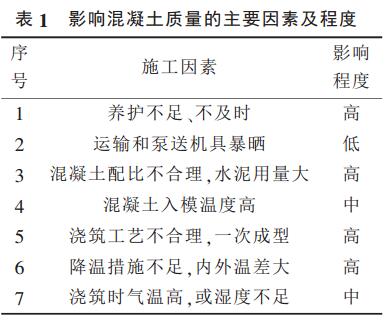

      結合本項目特點，對混凝土質量影響的原因和程度進行分析，其結果見表 1。
      針對以上問題，結合本工程混凝土施工實際情況，為防止混凝土收縮和溫差裂縫，提高混凝土自身抗拉強度，在混凝土中加入聚丙烯網(wǎng)狀纖維，摻量為1kg m3，纖維長度 19~30mm?；炷翐饺刖郾┚W(wǎng)狀纖維后，性能有所改變，具體如下：①抑制了早期干縮裂紋及連通裂縫的產(chǎn)生，均勻分布且彼此相粘的大量纖維起到了承托骨料的作用，阻斷了混凝土中的毛細管，試驗表明混凝土抗?jié)B能力可提高約 60%；②減少了微裂縫尖端的應力集中現(xiàn)象，達到阻裂目的，同時分散混凝土的定向應力， 試驗表明混凝土的抗裂能力比普通混凝土可提高接近 70%；③在混凝土配合比不變的情況下，坍落度降低約 30%。 本項目施工中將聚丙烯纖維加入混凝土中，有利于增強其防水性能。
       地下人防工程大體積混凝土施工應根據(jù)不同的工程要求、施工環(huán)境和施工水平而制定不同的技術措施，但減小混凝土內外溫差、有效養(yǎng)護、在混凝土內摻入抗拉纖維來提高混凝土抗拉性能，始終是控制大體積混凝土裂縫的主要方法，可有效防止混凝土有害裂縫的出現(xiàn)，提高工程質量。
      本工程采取聚丙烯網(wǎng)狀纖維防裂措施，有效控制了大體積混凝土裂縫的產(chǎn)生，施工完成后對部分區(qū)域混凝土進行了溫度分析和監(jiān)測，3d 劈裂抗拉強度比普通混凝土提高約 10%， 即使在 3d~5d 后最大溫差超過 27℃時仍無有害裂縫出現(xiàn)， 經(jīng) 1 年多時間驗證，無出現(xiàn)滲漏現(xiàn)象（如圖 4），質量達到了預期效果。


      鼎強纖維承諾：專注品質纖維，始終堅守用纖維質量來捍衛(wèi)工程質量，樣品與供貨同質同價。
      國家大型工程建設優(yōu)質纖維供應廠家從鼎強纖維開始，如果您對鼎強聚丙烯網(wǎng)狀纖維感興趣，只需您拿起手中的電話撥打免費咨詢電話027-86626473  鼎強聚丙烯網(wǎng)狀纖維24小時全程為您服務！
