從鋼纖維噴射混凝土抗壓試驗(yàn)破壞形式可以看出，其無(wú)碎塊，無(wú)崩裂，基本上保持原來(lái)的外形，僅出現(xiàn)了裂縫和小量的表面剝落，進(jìn)一步說(shuō)明由于鋼纖維的摻入，使得混凝土由脆性破壞變?yōu)檠有云茐摹?/span>

(1) 鋼纖維噴射混凝土抗拉強(qiáng)度

試驗(yàn)結(jié)果表明，鋼纖維噴射混凝土比同樣配比的普通混凝土的抗拉強(qiáng)度提高了58.63%。分析其原因，當(dāng)摻入鋼纖維后，由于纖維與基體黏結(jié)作用，當(dāng)復(fù)合體中的混凝土材料達(dá)到極限抗拉強(qiáng)度后，纖維與水泥膠漿硬化體的界面黏結(jié)力阻止裂縫的進(jìn)一步擴(kuò)展，因鋼纖維的抗拉強(qiáng)度很高，將拉應(yīng)力傳至未開裂的混凝土硬化體上，直至鄰近硬化體的應(yīng)力達(dá)到極限抗拉強(qiáng)度時(shí)又產(chǎn)生新的微裂縫，如此進(jìn)行下去，產(chǎn)生多縫斷裂，同時(shí)將過(guò)高的拉應(yīng)力集中向遠(yuǎn)處轉(zhuǎn)移，使結(jié)構(gòu)內(nèi)的拉應(yīng)力逐漸趨于均勻分布，并最終主要由鋼纖維承擔(dān)，因此鋼纖維混凝土的抗拉強(qiáng)度大大提高。

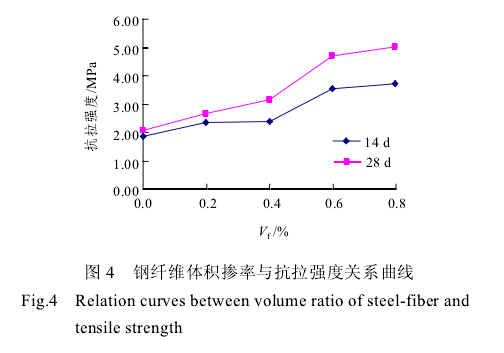

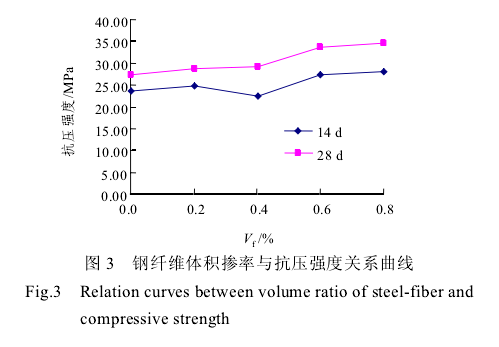

(2)  纖維摻率對(duì)鋼纖維混凝土抗壓、抗拉強(qiáng)度的影響 鋼纖維體積摻率 Vf與抗壓、抗拉強(qiáng)度關(guān)系曲線分別如圖 3，4 所示。從圖中可以看出，7 和 28 d時(shí)可看出鋼纖維噴射混凝土的抗壓、拉強(qiáng)度隨著 Vf的增加而提高。28 d 時(shí)，Vf從 0.0%增加到 0.8%，抗壓強(qiáng)度只提高了 21.7%，而抗拉強(qiáng)度則提高了96.5%，抗拉強(qiáng)度的提高更為明顯；當(dāng) Vf從 0.0%分別增加到 0.4%，0.6%和 0.8%時(shí)，抗拉強(qiáng)度分別提高了 55.4%，89.2%和96.5%。由此可見，Vf = 0.6%時(shí)，鋼纖維對(duì)混凝土抗拉強(qiáng)度的增強(qiáng)效果已經(jīng)很好，當(dāng) Vf繼續(xù)增大時(shí)，對(duì)抗拉強(qiáng)度的提高效果不再顯著，至于 Vf = 0.4%時(shí)出現(xiàn)較低的抗壓強(qiáng)度，是因?yàn)檎駬v不均使得鋼纖維噴混凝土試件出現(xiàn)過(guò)多的蜂窩，造成其內(nèi)部不密實(shí)。

(4)  抗折強(qiáng)度和抗折初裂強(qiáng)度

試驗(yàn)測(cè)得不同Vf情況下鋼纖維噴射混凝土的抗折強(qiáng)度 fr和抗折初裂強(qiáng)度 fcr的值如表 2 所示，初裂點(diǎn)按照《鋼纖維混凝土試驗(yàn)方法》中的規(guī)定

    鼎強(qiáng)纖維承諾：專注品質(zhì)纖維（http://cc008.cn/) 始終堅(jiān)守用優(yōu)質(zhì)纖維質(zhì)量來(lái)捍衛(wèi)產(chǎn)品質(zhì)量，樣品與供貨同質(zhì)同價(jià)。

    如果你對(duì)高性價(jià)比的鋼纖維，聚丙烯纖維產(chǎn)品感興趣，您可以拿起手中的電話輕松一按 027-86626473，優(yōu)質(zhì)服務(wù)就在身邊。
