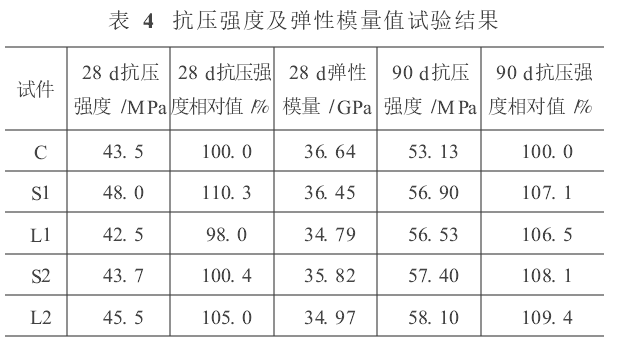

6個試塊的抗壓強(qiáng)度及壓縮彈性模量的平均值見表4。聚丙烯腈纖維對混凝土抗壓強(qiáng)度有增強(qiáng)作用,28 d聚丙烯腈纖維混凝土抗壓強(qiáng)度比素混凝土提高0.4%～ 10.3% ,90 d聚丙烯腈纖維混凝土抗壓強(qiáng)度比素混凝土提高6.5%～ 9.4%。纖維使混凝土抗壓強(qiáng)度增加,這是與聚丙烯腈纖維具有較高彈性模量和抗拉強(qiáng)度有關(guān)。但也發(fā)現(xiàn)纖維混凝土試塊L1(纖維長度20 mm)比素混凝土抗壓強(qiáng)度有所降低的情況,可能是由于纖維分布不均勻引起的。聚丙烯腈纖維體積摻率<0.2%時,纖維摻量增加,抗壓強(qiáng)度稍有增加。齡期由28 d提高到90 d時,聚丙烯腈纖維混凝土的抗壓強(qiáng)度有較大的增加,這與粉煤灰混凝土強(qiáng)度隨著齡期增加而增大有關(guān)。

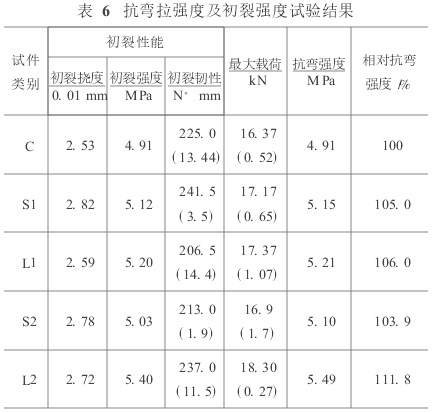

   聚丙烯腈纖維混凝土抗彎強(qiáng)度見表6。2批試驗(yàn)結(jié)果比較接近,表6僅列出第一批試驗(yàn)的結(jié)果,2批試驗(yàn)的結(jié)果都繪在圖3中。試驗(yàn)后發(fā)現(xiàn):纖維多數(shù)為拉斷,極少量為拔出,表明纖維與混凝土間的粘結(jié)性。

  聚丙烯腈纖維混凝土的抗彎強(qiáng)度比素混凝土抗彎強(qiáng)度提高約3.9%～ 11.8% ,這種改善效果在低摻量聚丙烯纖維增強(qiáng)混凝土中很難看得到。纖維摻量相同,當(dāng)纖維長度增加時,抗彎強(qiáng)度有所提高。當(dāng)體積摻率為0.17%時,將纖維長度由12 mm提高到20 mm,則較長纖維比較短纖維增強(qiáng)能良好。混凝土的抗彎拉強(qiáng)度提高幅度約7.9%。
  纖維長度相同,當(dāng)纖維摻量增加時,抗彎拉強(qiáng)度亦有所提高。纖維體積摻率由0.085%提高到0.17%時,纖維混凝土抗彎拉強(qiáng)度提高約6%～9%。表明聚丙烯腈纖維對混凝土抗彎強(qiáng)度有較明顯的增強(qiáng)作用。
