為了改善普通混凝土抗拉強(qiáng)度低 、極限應(yīng)變小、抗沖擊性差 、脆性大、易開裂等缺點(diǎn),滿足對(duì)混凝土高強(qiáng)度高韌性的要求 ,近年來, 通過在高性能混凝土中摻入短切聚丙烯網(wǎng)狀纖維改善其上述缺點(diǎn)正受到廣泛重視 。聚丙烯網(wǎng)狀纖維是較早進(jìn)行研究并已用于混凝土的聚合物纖維之一,它通過大量吸收能量,大幅度提高水泥混凝土抗裂能力及改善抗沖擊性能,并改進(jìn)混凝土的整體性 ,除低彈模高延性特點(diǎn)外,聚丙烯網(wǎng)狀纖維還有與水泥基體相容性好,能經(jīng)受水泥水化產(chǎn)物的侵蝕而自身不受損,耐久性能好,價(jià)格低廉,不吸水等優(yōu)點(diǎn)。聚丙烯網(wǎng)狀纖維在水泥混凝土中已得到大量應(yīng)用,在許多工程中取得明顯的效益。聚丙烯網(wǎng)狀纖維目前已廣泛應(yīng)用于中國(guó)和世界許多國(guó)家的主要工程之中。

  為了研究聚丙烯纖維混凝土在工程中的耐久性,有必要搞清其抗?jié)B及抗 Cl-1離于滲透能力。我們選用鼎強(qiáng)聚丙烯網(wǎng)狀纖維配制纖維混凝土,研究纖維混凝土的抗?jié)B及 C1 -1離子滲透系數(shù)與纖維摻量的關(guān)系,以及摻硅灰對(duì)纖維混凝土抗?jié)B及 Cl-1離子滲透系數(shù)的影響。
  各種配合比纖維增韌混凝土的強(qiáng)度見表 3 。由表中結(jié)果表明,在水泥基聚丙烯纖維復(fù)合材料摻加硅灰時(shí),混凝土抗壓 、抗折強(qiáng)度隨硅灰摻量增加而提高 。但抗折強(qiáng)度提高幅度大于抗壓強(qiáng)度提高幅度。由此可見在高性能混凝土摻加網(wǎng)狀聚丙烯纖維可以降低高性能混凝土的脆度。通過對(duì)纖維增韌高性能混凝土的力學(xué)性能測(cè)定 ,并結(jié)合市政工程混凝土的應(yīng)用環(huán)境及具體要求 ,我們對(duì)各種網(wǎng)狀纖維摻量的混凝土進(jìn)行抗凍試驗(yàn)、抗硫酸鹽和 Cl-1離子滲透系數(shù)試驗(yàn)。并以此為基礎(chǔ),進(jìn)一步探討聚丙烯纖維對(duì)混凝土抗?jié)B 、 Cl1離子滲透系數(shù)影響以及對(duì)耐久性的影響。
表 3 高性能水泥基聚丙烯纖維網(wǎng)復(fù)合材料強(qiáng)度
樣品    SF     PFM Volume   抗壓強(qiáng)度(MPa) 抗折強(qiáng)度(MPa)
編號(hào)  (w t)%          %            R3        R28      R3      R28
 1          0              0              36.9     63.4      5.31   8.53
 2          5              0              43.0     73.9      5.45   9.05
 3         10             0              47.5     82.4      6.06   9.82
 4          0              0.1           29.3     60.8      5.36   8.59
 5          5              0.1           29.9     61.3      5.33   8.72
 6         10             0.1           32.4     66.9      5.45   9.25
 7          0              0.15         38.4     68.5      6.08   9.35
 8          5              0.15         39.9     77.7      6.28   11.02
 9         10             0.15         47.4     82.3      7.55   12.52

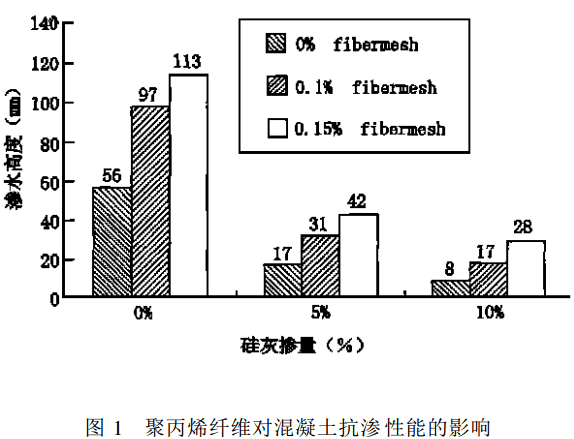

  各摻量網(wǎng)狀纖維混凝土抗?jié)B試驗(yàn)結(jié)果見圖 1 。由圖中實(shí)驗(yàn)結(jié)果可以發(fā)現(xiàn) , 隨著網(wǎng)狀聚丙烯纖維摻量增加,混凝土的滲水高度隨之增加。這是由于纖維的加入增加混凝土中的界面 , 從而導(dǎo)致混凝土孔隙率提高的緣故。在纖維增韌混凝土中摻加硅灰可以明顯降低混凝土的滲水高度 。由圖中結(jié)果可知, 當(dāng)硅灰摻量從0 %～ 10 %,纖維增韌混凝土的滲水高度從 113mm 降低到 28mm 。
a.在普通混凝土中摻加網(wǎng)狀聚丙烯纖維會(huì)提高混凝土的 Cl-1離子滲透系數(shù)和降低其抗?jié)B能力。
b.在纖維增韌混凝土中雙摻粉煤灰和硅灰可以大幅度降低混凝土的 Cl-1離子滲透系數(shù)和提高其抗?jié)B能力。
c.在纖維增韌混凝土中雙摻粉煤灰和硅灰 ,可以有效地提高混凝土的密實(shí)度, 降低混凝土的滲透率 ,這是混凝土耐久性得以改善的主要原因, 而摻加網(wǎng)狀聚丙烯纖維可以提高混凝土的抗沖擊性能以及降低混凝土脆度。

鼎強(qiáng)纖維承諾：專注品質(zhì)纖維，始終堅(jiān)守用纖維質(zhì)量來捍衛(wèi)工程質(zhì)量，樣品與供貨同質(zhì)同價(jià)。
國(guó)家大型工程建設(shè)優(yōu)質(zhì)纖維供應(yīng)廠家從鼎強(qiáng)纖維開始，如果您對(duì)鼎強(qiáng)聚丙烯網(wǎng)狀纖維感興趣，只需您拿起手中的電話撥打免費(fèi)咨詢電話400-9979-869  鼎強(qiáng)聚丙烯網(wǎng)狀纖維24小時(shí)全程為您服務(wù)！
