鋼纖維可以顯著地提高澆注料的抗折強度,改善抗熱震性能、沖擊性能和耐磨性能。資料表明,在澆注料中加人1%鋼纖維可使燒后抗折強度提高40%一120%,剛玉質(zhì)澆注料中,加人1%鋼纖維,10次冷熱循環(huán)后的抗折強度僅損失10%一30%,而未加鋼纖維的同材質(zhì)的抗折強度損失達如%一60%,抗折強度損失率愈低,抗熱震性能愈好。鋼纖維可以抑制熱應(yīng)力引起的裂紋的擴展,而且澆注料基體與鋼纖維的熱膨脹系數(shù)的差異形成的微細裂紋也可以抵消熱應(yīng)力產(chǎn)生的大裂紋擴展的能量。當(dāng)然,在不同的工作溫度,應(yīng)選用合適的鋼纖維,包括加人量。

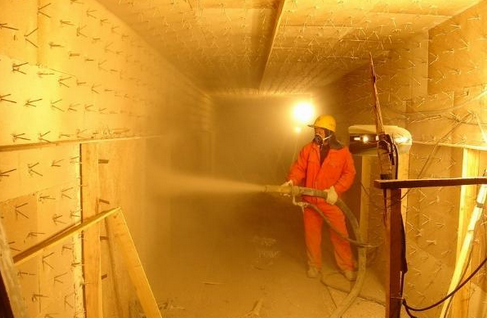

添加防爆劑改善施工體質(zhì)量及烘烤質(zhì)量等超強高耐磨澆注料在大型回轉(zhuǎn)窯三次風(fēng)管彎頭的應(yīng)用耐磨技術(shù),耐熱鋼纖維主要參數(shù)我們采用強制式攪拌機混練,并嚴(yán)格控制加水量穩(wěn)定在4%一5%左右,既保證一定的流動性,又保證了施工體的低水分、高密度。采用振動澆注,澆注料加人模殼內(nèi),層高為soomm左右,加人刀3高度左右的澆注料,開始插人振動棒,然后邊振動,邊加料,待平齊后再重復(fù)上述施工。低水泥澆注料是高密度、低氣孔材料,所以施工體水分的排除尤要當(dāng)心,處理不當(dāng)會造成施工體炸裂。尤其在作業(yè)條件限制時,比如,烘烤時間不能保證時,這類問題的考慮更為重要。我們選用的某種防爆纖維(直徑30pm,長度3~)在干態(tài)下和耐火材料有很好的分散性;在濕態(tài)下又表現(xiàn)出很強的柔和性,在施工體內(nèi)形成無定向分布的網(wǎng)狀結(jié)構(gòu),并起到微細配筋作用,使施工體抗沖擊,耐拉伸,提高了整體強度。當(dāng)烘烤溫度不斷提高,纖維軟化、收縮、熔化、碳化,形成成千上萬條的細長微孔,將水與水蒸汽排出,減少內(nèi)部應(yīng)力,從而防止了施工體出現(xiàn)爆裂現(xiàn)象。

優(yōu)化的施工方案科學(xué)施工是保證材料性能不可忽視的重要環(huán)節(jié),是貫徹設(shè)計意圖的關(guān)鍵環(huán)節(jié),也是施工體長壽的重要基礎(chǔ)。

    鼎強纖維承諾：專注品質(zhì)纖維，始終堅守用纖維質(zhì)量來捍衛(wèi)工程質(zhì)量，樣品與供貨同質(zhì)同價。
    國家大型工程建設(shè)優(yōu)質(zhì)纖維供應(yīng)廠家從鼎強纖維開始，如果您對鼎強聚丙烯纖維感興趣，只需您拿起手中的電話撥打免費咨詢電話400-9979-869  鼎強聚丙烯纖維24小時全程為您服務(wù)！
