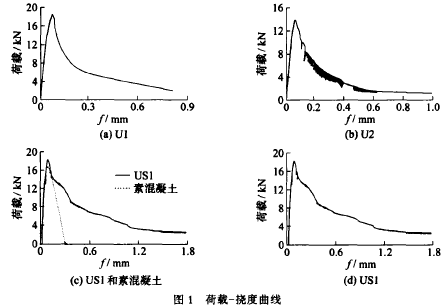

摻入纖維后混凝土的變形性能得到明顯的改善，由脆性破壞變?yōu)榫哂幸欢ㄑ有缘钠茐?U1,U2峰值后下降較快，但后期下降段趨于緩慢.鋼纖維和混雜纖維混凝土峰值后承載力下降速率小于纖維素纖維，且混雜纖維混凝土下降最緩慢表明，纖維素纖維、鋼纖維混雜有助于改善混凝土裂后變形行為.
    纖維素纖維具有良好的親水性，在水泥水化中，其天然空腔中儲存的水分緩慢釋放，幫助水化;且分散性良好、纖維根數多、比表面積大、纖維間距小，可顯著改善混凝土均勻性等內在品質和韌性.
    纖維素纖維為細、短纖維，其在混凝土裂縫萌生和微裂階段的阻裂作用明顯，即纖維素纖維對改善混凝土初裂性能效果明顯.當裂縫進一步擴展時，大量纖維素纖維被拉斷，增韌作用下降.混凝土宏觀裂縫形成后，鋼纖維的阻裂效果優(yōu)于纖維素纖維，即鋼纖維對阻止宏觀裂縫的擴展作用明顯.
結論：
    1)纖維素纖維摻量為1一1.2 kg/m3時，纖維混凝土韌性指數I5為3.99一4.48, Il0為6.82一6.92,I30為11.12--13.2，纖維素纖維明顯改善了混凝土彎曲韌性;
    2)在纖維體積率相同情況下，纖維素纖維混凝土抗彎韌性高于聚丙烯纖維混凝土;
    3)由荷載一變形全曲線可見，纖維素纖維混凝土開裂后仍可承受荷載，使混凝土由脆性破壞變?yōu)檠有云茐?，明顯改善了混凝土變形能力;
    4)纖維素纖維、鋼纖維分別對改善混凝土初裂韌性、開裂后的韌性效果明顯，因此，纖維素纖維和鋼纖維混雜使用可充分發(fā)揮二者纖維各自的優(yōu)勢，提高混凝土抗裂性能和變形能力.
