鋼鐵企業(yè)的生產(chǎn)節(jié)奏越來(lái)越快,檢修過(guò)程中,要求耐火材料所需的硬化和干燥時(shí)間越來(lái)越短,以盡可能壓縮停爐時(shí)間。因此,需要開發(fā)透氣性好、防爆性強(qiáng)的耐火澆注料。最有效的辦法之一是向澆注料中加入防爆劑。我們探討了不同規(guī)格及加入量的防爆纖維對(duì)澆注料中延1rnrn的細(xì)料部分的透氣度的影響。
  透氣度是澆注料試樣在壓差下允許氣體通過(guò)的性能。在相同壓差下,透氣度數(shù)值越大,表明材料透氣性越好。通過(guò)對(duì)材料透氣度大小的對(duì)比,可以直觀地比較出各種材料透氣性的優(yōu)劣。透氣性好的材料,通常也會(huì)有好的抗爆裂性能。

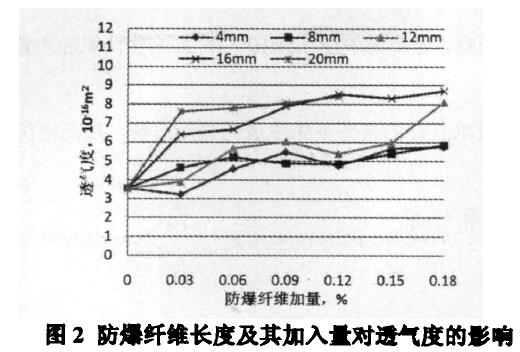

  防爆纖維的長(zhǎng)度及其加入量對(duì)試樣透氣度的影響見圖2?？梢钥闯?隨著維尼綸纖維的加入及其加入量的增多,試樣的透氣度呈增大趨勢(shì);在維尼綸纖維加入量相同的條件下,試樣透氣度隨纖維長(zhǎng)度的增加而增大。
  在烘烤過(guò)程中,試樣中的有機(jī)纖維氧化(燃燒)或熔化,在澆注料中留下相應(yīng)的通道。纖維加入量越多,形成的通道越多,材料的透氣度越大;較長(zhǎng)纖維燃盡后留下的通道較長(zhǎng),易于相互連接形成與外界貫通的通道,更有利于材料的透氣性。但是,試驗(yàn)過(guò)程中注意到,隨著纖維長(zhǎng)度和加入量的增加,在同樣加水量下制成的漿料的流動(dòng)性降低。在滿足澆注料作業(yè)性的前提下,防爆纖維長(zhǎng)度8一16~為宜。
  防爆纖維及其加入量對(duì)試樣透氣度的影響。防爆纖維的加入均能顯著提高試樣的透氣度,它們的透氣度集中在(18一20)xlo一`6mZ之間;防爆纖維加入量超過(guò).006%之后,試樣透氣度基本上不再增大,甚至略有減小:在加入量相同的快去下,粒度越粗,試樣透氣度越大,因?yàn)榱６容^粗的單粒反應(yīng)產(chǎn)生的玩就有可能形成通孔,而粒度過(guò)小的顆粒產(chǎn)生的玩只能形成較小的封閉氣孔,難以形成通往外界的通孔。
(l)材料透氣度隨著纖維長(zhǎng)度和加入量的增加而增大,但加入量達(dá)到.006%之后其增大作用已不明顯。
(2)材料透氣度隨著鋁粉加入量和粒度的增大而增大,但加入量達(dá)到.006%之后其增大作用已不明顯。
(3)材料透氣度隨著偶氮二甲酞胺加入量的增大而增大,但其加入量不宜超過(guò).004%,過(guò)多的偶氮會(huì)降低材料強(qiáng)度。
(4)綜合比較,防爆纖維對(duì)提高材料的透氣度效果尤為明顯。


武漢中鼎18年專注品質(zhì)纖維，始終堅(jiān)守用纖維質(zhì)量來(lái)捍衛(wèi)工程質(zhì)量，防爆纖維全國(guó)廠家直銷，樣品與供貨同質(zhì)同價(jià)。鼎強(qiáng)纖維值得信賴027-86626473 15337259088
