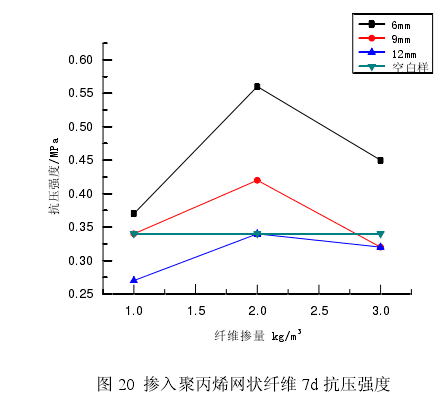

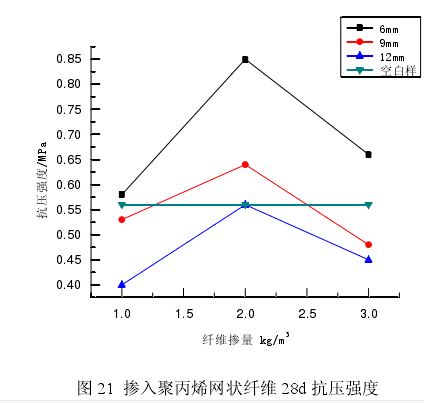

在泡沫混凝土料漿中摻入聚丙烯網(wǎng)狀纖維后，分別測試其 7d 和 28d 抗壓強度，繪制成圖20 和圖 21：

       從圖 20 和圖 21 可以看到，與摻入聚丙烯纖維的情況類似，摻入聚丙烯網(wǎng)狀纖維后，泡沫混凝土的抗壓強度也是呈先增大后減小的趨勢，并且在摻量為 2kg時，達到最大值。與控制樣相比較，B-6-1、B-6-2、B-6-3 的 7d 抗壓強度分別增大了 8.8%、64.7%、32.4%，28d 抗壓強度增加了 3.6%、51.8%、17.9%。因此，摻入聚丙烯網(wǎng)狀纖維同樣可以提高泡沫混凝土的抗壓強度，其機理與摻入聚丙烯纖維類似。

同樣的，隨著纖維長度的增加，試塊的抗壓強度呈下降趨勢，其中 B-12 系列試樣的 7d 及 28d 抗壓強度均低于空白樣。在實際應(yīng)用過程中，應(yīng)采用長度較短的纖維，保證成品的強度。對比聚丙烯纖維以及聚丙烯網(wǎng)狀纖維，前者的 7d 和 28d 抗壓強度均高于后者。同為 9mm 長度不同摻量時，聚丙烯纖維比聚丙烯網(wǎng)狀纖維 7d 抗壓強度分別高出 17.6%、7.14%、15.6%，28d 抗壓強度分別高出20.8%、3.1%、27.1%。摻入纖維后，聚丙烯纖維僅有1 組試塊低于空白樣，而聚丙烯網(wǎng)狀纖維有 3 組，因此聚丙烯網(wǎng)狀纖維更容易引起強度下降。由于聚丙烯網(wǎng)狀纖維是物理網(wǎng)狀結(jié)構(gòu)，在摻量不大時，起到的效果類似聚丙烯纖維形成的三維網(wǎng)狀結(jié)構(gòu)。隨著摻量的增大，更容易使水泥成團而導(dǎo)致強度降低。

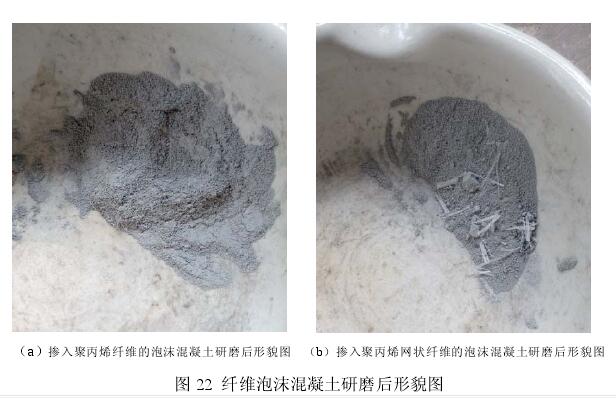

           將養(yǎng)護好的泡沫混凝土試樣烘干后研磨，觀察形貌特征。從圖 22（a）可以明顯看出，摻入聚丙烯纖維的泡沫混凝土顆粒較為細膩，沒有顆粒物產(chǎn)生；此外，纖維呈絲狀，分布較為均勻。而摻入聚丙烯網(wǎng)狀纖維的泡沫混凝土，出現(xiàn)了較為明顯的顆粒物，是水泥成團所致；此外，網(wǎng)狀纖維也沒有分散開，分布也沒有聚丙烯纖維均勻。

聚丙烯網(wǎng)狀纖維之家，從鼎強纖維開始，武漢中鼎全體員工隨時待命，等待您的來電咨詢，全國免費電話 027-86626473，陳先生13971369185。
