聚丙烯網(wǎng)狀纖維是在聚丙烯纖維的基礎(chǔ)上，通過技術(shù)方法使其形成物理的網(wǎng)狀結(jié)構(gòu)。希望通過采用這種纖維，形成比聚丙烯纖維更密實(shí)的泡沫混凝土結(jié)構(gòu)，獲得更好的性能表現(xiàn)。

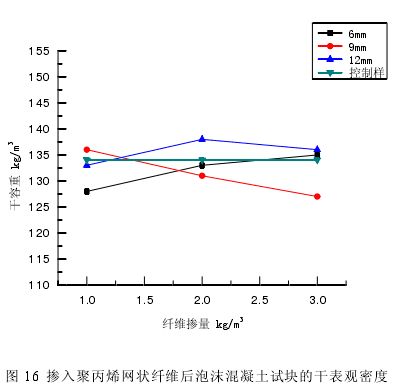

      從圖 15 和圖 16 可以看到，與摻入聚丙烯纖維類似，摻入聚丙烯網(wǎng)狀纖維后，泡沫混凝土試塊的干、濕表觀密度也發(fā)生了少許波動(dòng)。干、濕表觀密度的標(biāo)準(zhǔn)值分別為 134kg/m3和 156kg/m3，其表觀密度的最大波動(dòng)值分別為 5.22%、5.13%。

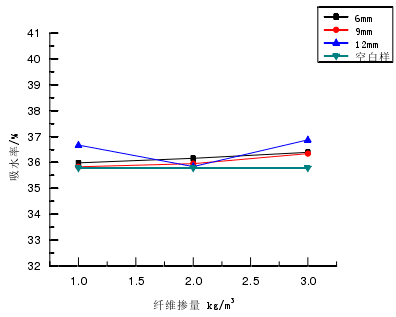

      從圖 17 可以看出，摻入聚丙烯網(wǎng)狀纖維后，泡沫混凝土試塊的吸水率均有所上升。其中 12mm 聚丙烯網(wǎng)狀纖維的增長趨勢與其他長度的趨勢不一致，規(guī)律比較正常：當(dāng)摻量為 2kg/m3時(shí)，其吸水率在摻入纖維的試塊中最低；而其干表觀密度是所有試塊中最大的。這是應(yīng)該這樣的，因?yàn)楸碛^密度越大，其吸水率一般會(huì)越小。應(yīng)該是摻入纖維使得泡沫破裂嚴(yán)重，導(dǎo)致試塊密實(shí)度加大，孔隙率減小，吸水率降低。盡管如此，吸水率的最大差值僅為 1.09%。因此可以認(rèn)為，摻
入纖維對(duì)泡沫混凝土試塊吸水率的影響很小。


聚丙烯網(wǎng)狀纖維之家，從鼎強(qiáng)纖維開始，武漢中鼎全體員工隨時(shí)待命，等待您的來電咨詢，全國免費(fèi)電話 027-86626473，陳先生13971369185。
