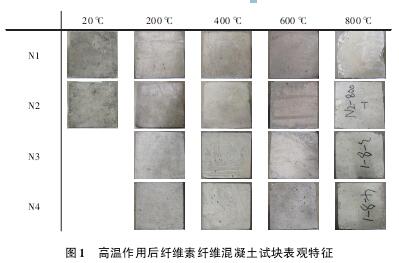

混凝土試件物理化學(xué)狀態(tài)隨著溫度的升高逐漸發(fā)生變化且不同聚丙烯纖維摻量高性能混凝土變化規(guī)律基本一致。200℃左右,爐口有少量明顯可見(jiàn)的水蒸汽逸出,這主要是混凝土中的游離水蒸發(fā)引起的,隨著溫度的升高,混凝土內(nèi)部的C一S一H凝膠和鈣釩石開(kāi)始脫水,從爐口處可發(fā)現(xiàn)有大量白色的水霧,且慢慢變濃。大約在350℃左右時(shí)逸出的水霧最大,而后逐漸減小到500℃,爐口的白霧基本消失,此時(shí)混凝土的大部分水分已失去。所以受高溫火作用的試件會(huì)出現(xiàn)水分損失現(xiàn)象,致使試件的重量在高溫前后出現(xiàn)變化,而且所受的溫度越高,水分損失越相對(duì)較多。

    在試驗(yàn)過(guò)程中,未摻纖維的混凝土試件在400℃以后能聽(tīng)到試件的爆裂聲,有個(gè)混凝土試塊在400℃恒溫時(shí)發(fā)生爆炸（爆裂后試件形狀如圖）,另外加熱至450℃左右,該批試件都發(fā)生爆炸,故本該試塊就無(wú)法進(jìn)行更高溫度等級(jí)高溫試驗(yàn)。爆炸后碎塊的斷面形狀不規(guī)則,斷面處砂、石及水泥石清晰可見(jiàn),沒(méi)有發(fā)生沿集料與水泥石界面破壞的情況。但是摻有聚丙烯纖維（1.0kg/m^3、1.5kg/m^3、2.0kg/m^3)試件在整個(gè)試驗(yàn)過(guò)程中沒(méi)有發(fā)生爆裂爆炸.

    從試驗(yàn)過(guò)程合結(jié)果分析來(lái)看,摻聚丙烯纖維的高性能混凝土抗壓強(qiáng)度優(yōu)于未摻。從抗壓強(qiáng)度來(lái)說(shuō),在混凝土中摻了聚丙烯纖維之后,聚丙烯纖維在較高溫度下熔融后,形成了新的通道來(lái)釋放蒸汽壓,避免了抗壓強(qiáng)度的過(guò)分損失甚至爆裂,因此在℃以?xún)?nèi)聚丙烯纖維對(duì)混凝土都有一定的抵抗溫度應(yīng)力及阻裂增強(qiáng)作用。這是因?yàn)閾骄郾├w維后,為了保證坍落度而增加的減水劑以及延長(zhǎng)攪拌時(shí)間,使得混凝土封閉孔隙總體積增加,且聚丙烯纖維本身的熱傳導(dǎo)率較混凝土低,它的摻入必然會(huì)導(dǎo)致混凝土導(dǎo)熱率下降,減少高溫?fù)p傷。另外,聚丙烯纖維在軟化前仍有阻裂和抗溫應(yīng)力作用,這對(duì)提高混凝土強(qiáng)度是有利的。所以摻聚丙烯纖維比未摻聚丙烯纖維混凝土同一溫度等級(jí)下強(qiáng)度損失低些。

    鼎強(qiáng)纖維承諾：專(zhuān)注品質(zhì)纖維，始終堅(jiān)守用纖維質(zhì)量來(lái)捍衛(wèi)工程質(zhì)量，樣品與供貨同質(zhì)同價(jià)。

    國(guó)家大型工程建設(shè)優(yōu)質(zhì)纖維供應(yīng)廠家從鼎強(qiáng)纖維開(kāi)始，如果您對(duì)鼎強(qiáng)聚丙烯纖維感興趣，只需您拿起手中的電話(huà)撥打免費(fèi)咨詢(xún)電話(huà)027-86626473  鼎強(qiáng)聚丙烯纖維24小時(shí)全程為您服務(wù)！
