開展了高溫作用后纖維素纖維混凝土的抗壓強度試驗，研究分析了溫度和纖維摻量對混凝土抗壓強度的影響. 研究表明，與素混凝土相比，纖維素纖維混凝土高溫后的外觀相對較好；纖維素纖維摻量不同的情況下，混凝土外觀損傷并無明顯差異；200 ℃時，混凝土的抗壓強度稍有提高；400 ℃后，混凝土抗壓強度急劇下降；800 ℃時，混凝土的抗壓強度僅為常溫下抗壓強度的25%左右；纖維素纖維對于混凝土常溫及高溫后的抗壓強度均有一定提高作用，纖維摻量0.9~1.2 kg/m3時，效果最為顯著. 當溫度達到800 ℃時，纖維素纖維混凝土與素混凝土的抗壓強度已無明顯差異.

    高溫對混凝土的力學性能有顯著影響. 研究表明，纖維可以有效抑制混凝土的高溫爆裂，改善混凝土的高溫性能，提高混凝土高溫作用后的力學性能. 目前的研究多集中在鋼纖維混凝土、聚丙烯纖維混凝土等，對于纖維素纖維混凝土高溫后力學性能的研究還鮮有報道. 鑒于此，本文將開展高溫作用后纖維素纖維混凝土的抗壓強度試驗，研究分析溫度和纖維摻量對混凝土抗壓強度的影響.

    不同溫度作用后纖維素纖維混凝土試塊的表觀特征如圖1所示. 由圖可見，纖維素纖維混凝土試件遭識是，混凝土的滲透性在一定程度上可以反映混凝土的耐久性. 滲透性是混凝土耐久性的表征性能，也與混凝土的高溫性能密切相關. 目前，對高溫后纖維混凝土的研究集中在力學性能和抗爆裂的研究，對高溫后纖維混凝土的氯離子滲透性等方面研究則較少. 鑒于此，本文將開展高溫作用后纖維素纖維混凝土的氯離子滲透性試驗，研究分析溫度和纖維摻量對混凝土滲透性能的影響.

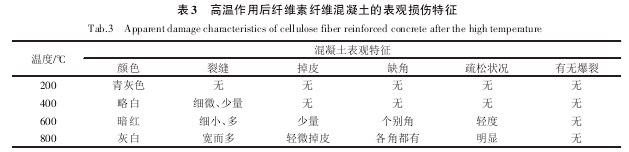

    由表3可見，纖維素纖維混凝土試件遭受200 ℃高溫后，顏色呈青灰色，試件表面完整，無裂縫、掉皮、缺角現(xiàn)象；400 ℃后顏色變?yōu)槁园祝猩倭?、細微裂縫出現(xiàn)，試件表面無掉皮、缺角、疏松等現(xiàn)象；600 ℃后，試件顏色變?yōu)榘导t色，裂縫變多，有少量的掉皮、個別缺角、輕度疏松；800 ℃后，試件顏色變?yōu)榛野咨?、裂縫變得寬得多、少數幾個面出現(xiàn)貫通裂縫、輕微掉皮、四角出現(xiàn)缺角、試件明顯變得疏松. 混凝土試件在高溫過程中沒有出現(xiàn)爆裂現(xiàn)象. 與素混凝土相比，纖維素纖維混凝土高溫后的外觀相對較好，纖維素纖維摻量不同的情況下，混凝土外觀損傷并無明顯差異.

結論：

（1）與素混凝土相比，纖維素纖維混凝土高溫后的外觀相對較好；纖維素纖維摻量不同的情況下，混凝土外觀損傷并無明顯差異.

（2）高溫后纖維素纖維混凝土的氯離子擴散系數隨著溫度的升高逐漸增大，且上升趨勢隨著溫度的升高而減緩. 溫度在200 ℃左右時，混凝土的氯離子擴散系數提高比較明顯，大約是常溫下的3倍左右；溫度達到400 ℃時，混凝土氯離子擴散系數的提高開始減緩，大約是常溫下的4倍左右；當溫度升高到600 ℃時，混凝土的氯離子擴散系數繼續(xù)提高，大約是常溫下的5倍左右.

（3）纖維素纖維的摻入降低了混凝土常溫及高溫后的氯離子滲透性，纖維摻量為0.6~0.9 kg/m3時，效果最為顯著，可視為最優(yōu)摻量. 隨著纖維摻量的增加，纖維素纖維混凝土的氯離子滲透性有所增大.

    武漢中鼎18年專注品質纖維，始終堅守用纖維質量來捍衛(wèi)工程質量，纖維素纖維全國廠家直銷，樣品與供貨同質同價。鼎強纖維值得信賴027-86626473 15337259088
