超聲波處理對纖維素纖維形態(tài)結構的影響 進行處理，用多功能生物顯微鏡、掃描電鏡對纖維素原料在超聲波作用下發(fā)生的形態(tài)結構、超微結構變化進行研究。采用超聲波技術對纖維素進行預處理，對打開纖維素微孔結構，提高纖維素模板孔洞對化學試劑的可見度及化學反應活性，合成新的纖維素功能材料，具有重要意義。

纖維素纖維采用桉木漂白硫酸鹽漿（簡稱 EBKP 纖維）、馬尾松漂白硫酸鹽漿（簡稱MBKP 纖維）及馬尾松未漂原漿（簡稱 MKP 纖維）。

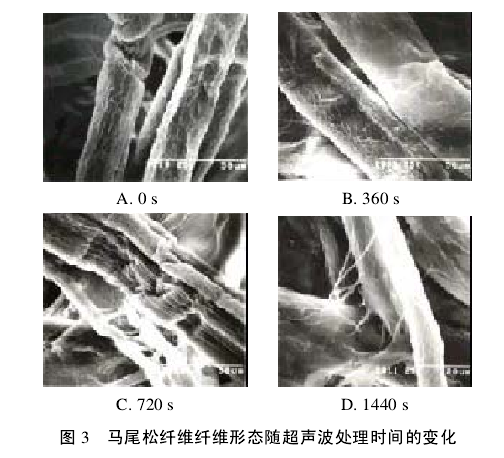

超聲波處理后 MBKP 纖維的細纖維化和細胞壁層（初生壁和S1 層）的脫除現(xiàn)象明顯，纖維表面附近可觀察到大量的細小纖維，在 MBKP 纖維的端部發(fā)生明顯的分絲帚化現(xiàn)象（圖 2B），并可清楚地觀察到微纖維被超聲波沖散分開成單根或絲束（圖 2C）。圖 3 的 SEM圖顯示，處理 360 s（圖3B），纖維微細結構變化較?。惶幚頃r間增至 720  s 時（圖 3C），電鏡下可以觀察到纖維初生壁和次生壁外層 S1 的脫除，并可看到纖維發(fā)生細纖維化，在纖維表面分離出大量的細小纖維；隨處理時間的延長，馬尾松纖維形態(tài)結構和超微結構的變化程度更為顯著，處理時間增加至 1440  s 時，有更多的細小纖維分離出來（圖 3D）。與闊葉木短纖維 EBKP 纖維相比，針葉木長纖維 MBKP 纖維更容易發(fā)生細纖維化和分絲帚化作用。這可能與 MBKP 纖維S2 層纖維較長，微纖角較小，在超聲波的作用下容易散開、分絲帚化有關。

    鼎強纖維承諾：專注品質纖維，始終堅守用纖維質量來捍衛(wèi)工程質量，樣品與供貨同質同價。
    國家大型工程建設優(yōu)質纖維供應廠家從鼎強纖維開始，如果您對鼎強聚丙烯纖維感興趣，只需您拿起手中的電話撥打免費咨詢電話400-9979-869  鼎強聚丙烯纖維24小時全程為您服務！
