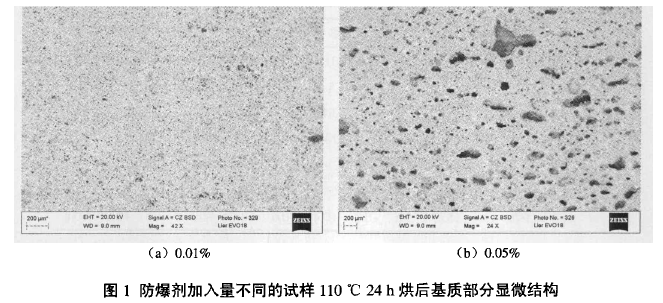

一方面,隨著α-Al203微粉加入量的增加,澆注料的抗爆裂性能逐漸降低,當(dāng)α-Al203微粉加入量為12%時(shí),在500℃就出現(xiàn)了裂紋,而且隨溫度的升高,裂紋的數(shù)量變多,程度加劇。其主要原因是由于α-Al203微粉的粒徑很小,充分填充了澆注料顆粒間的間隙,阻塞氣孔使排氣通道不暢,在較低的溫度下就發(fā)生爆裂。另一方面,a一1A203微粉在澆注料中的適當(dāng)加入可促進(jìn)基質(zhì)部分的填充和燒結(jié),與澆注料中的MgO細(xì)粉發(fā)生反應(yīng)生成MA,使?jié)沧⒘系母黜?xiàng)性能得到明顯改善。在一定范圍內(nèi),隨a一1A2O3微粉的加入量增加,基質(zhì)的流動(dòng)性能提高,燒后體積密度增加,強(qiáng)度得到提高,抗渣滲透性改善,但α-Al203微粉加入過(guò)多時(shí)澆注料的物理性能不再提高。綜合上述結(jié)果α-Al203微粉在澆注料中的加入量控制在6%左右是合適的。
