混凝土由于水泥的水化熱作用產(chǎn)生一定的化學(xué)收縮和物理收縮，引起了砂漿體積的變化，在骨料與砂漿界面上產(chǎn)生了分布極不均勻的拉應(yīng)力，破壞了粗骨料與砂漿界面，形成分布不均勻的界面微裂縫；同時(shí)由于混凝土成型后部分表面水的蒸發(fā)，部分上升的水分被粗骨料阻止，積聚在粗骨料的下緣，硬化后的混凝土也會(huì)產(chǎn)生界面微裂縫。界面微裂縫受外力作用下產(chǎn)生的拉應(yīng)力很容易在微裂縫頂端形成應(yīng)力集中，且隨著拉應(yīng)力的增大，將導(dǎo)致裂縫的進(jìn)一步延伸、匯合、擴(kuò)大，以致最后形成可見(jiàn)的裂縫現(xiàn)象。

而原材料的質(zhì)量、施工過(guò)程中的控制、外界環(huán)境的影響、結(jié)構(gòu)設(shè)計(jì)的缺陷都將與這些質(zhì)量問(wèn)題密切相關(guān)。高樁碼頭面層混凝土的裂縫主要源自混凝土的塑性裂縫和結(jié)構(gòu)的不均勻沉降，而前者直接與施工工藝有著密切的聯(lián)系，這是施工中控制面層混凝土裂縫的重點(diǎn)。

原材料的質(zhì)量與面層裂縫的產(chǎn)生有著直接的聯(lián)系，主要包括水泥的品種，粗細(xì)骨料的規(guī)格、含泥量、泥塊含量等指標(biāo)，外加劑的品種、摻合料的種類、以及所用的防裂輔助材料等。不相適應(yīng)的原材料直接對(duì)混凝土的強(qiáng)度、硬化速度、混凝土的和易性、后期混凝土的收縮產(chǎn)生影響，最終將反應(yīng)到裂縫的產(chǎn)生和擴(kuò)大。

施工過(guò)程中，混凝土原材料計(jì)量不準(zhǔn)確、水灰比控制不嚴(yán)、攪拌時(shí)間短、拌合不均勻，混凝土澆筑時(shí)分灰不均勻、振搗不均勻、操作人員的腳隨意踩踏填補(bǔ)不當(dāng)、抹面的時(shí)間控制不當(dāng)?shù)榷紩?huì)使混凝土產(chǎn)生不均勻收縮而形成裂縫。此外，混凝土的分條鋸縫不及時(shí)，養(yǎng)護(hù)不及時(shí)、不到位，養(yǎng)護(hù)時(shí)間短，外加荷載提前上碼頭面層等都會(huì)加劇混凝土面裂縫產(chǎn)生和擴(kuò)大。

碼頭面層混凝土具有面積大，厚度薄的特點(diǎn)；碼頭面層施工地處海邊，風(fēng)力頻繁且風(fēng)力較大，時(shí)常有 7~8 級(jí)的陣風(fēng)；同時(shí)后方土方作業(yè)相互交叉作業(yè)干擾，給混凝土面層施工防裂帶來(lái)了極大的挑戰(zhàn)。

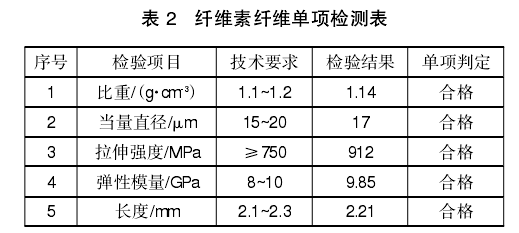

在工程中采用的纖維素纖維具有天然的親水性、握裹力強(qiáng)、比表面積大、韌性和強(qiáng)度高等特點(diǎn)。同時(shí)加入混凝土中，在水的浸泡和外力作用下，形成大量均勻分布的細(xì)小纖維，可有效阻止混凝土塑性收縮，干縮和溫度變化而引起的裂縫的產(chǎn)生。同時(shí)該纖維素纖維在使用中較方便，無(wú)需調(diào)整混凝土配合比，與粗骨料一起添加，延長(zhǎng)攪拌時(shí)間 40~60 s，顯著改善混凝土的和易性，提高混凝土的力學(xué)性能，增強(qiáng)混凝土的抗?jié)B能力。結(jié)合使用說(shuō)明和標(biāo)準(zhǔn)規(guī)范要求，在面層混凝土中以1 kg/m3的量進(jìn)行摻加，纖維素纖維的主要檢測(cè)指標(biāo)如表 2 所示。

在混凝土攪拌過(guò)程中，嚴(yán)格執(zhí)行配合比原材用量。針對(duì)雨水天氣，適時(shí)測(cè)量骨料的含水量，嚴(yán)格控制水灰比。做好混凝土試塊的制作和養(yǎng)護(hù)，加強(qiáng)同條件養(yǎng)護(hù)試塊強(qiáng)度的跟蹤試驗(yàn)，同時(shí)對(duì)混凝土坍落度進(jìn)行現(xiàn)場(chǎng)測(cè)試。

武漢中鼎18年專注品質(zhì)纖維，始終堅(jiān)守用纖維質(zhì)量來(lái)捍衛(wèi)工程質(zhì)量，纖維素纖維全國(guó)廠家直銷，樣品與供貨同質(zhì)同價(jià)。鼎強(qiáng)纖維值得信賴027-86626473 15337259088
